Polarscope mit Beleuchtung und ArcaSwiss

3D geducktes Polarscope mit Beleuchtung

Dieses kleine, leichte Polarscope wurde entworfen um mein "Nebenbei-Setup" einnorden zu können. Dieses Setup besteht aus einer 3D-gedruckten Harmonic-Drive-Montierung und je nach Laune einer Kamera mit Objektiv oder einen leichten Refraktor mit der EOS M100a und einem gedruckten OpenAstroGuider V3...

Diese Montierung hat kein eigenes Polarscope, also muss vor dem Aufbau das Stativ mit der Polhöhenwiege eingenordet werden.

Das HEQ-5 Stativ ist für diesen Einsatz stabil genug und bietet dem Aufbau eine Grundsolide Basis. Die Polhöhenwiege ist auch ausreichend stabil. Diese hat nun einen Arca-Swiss Anschluss denn die gedruckte Keen-One EQ Montierung hat Arca-Swiss Schienen am Grundkörper. Es bietet sich also an, das Polarscope auch mit so einer Schiene zu entwerfen.

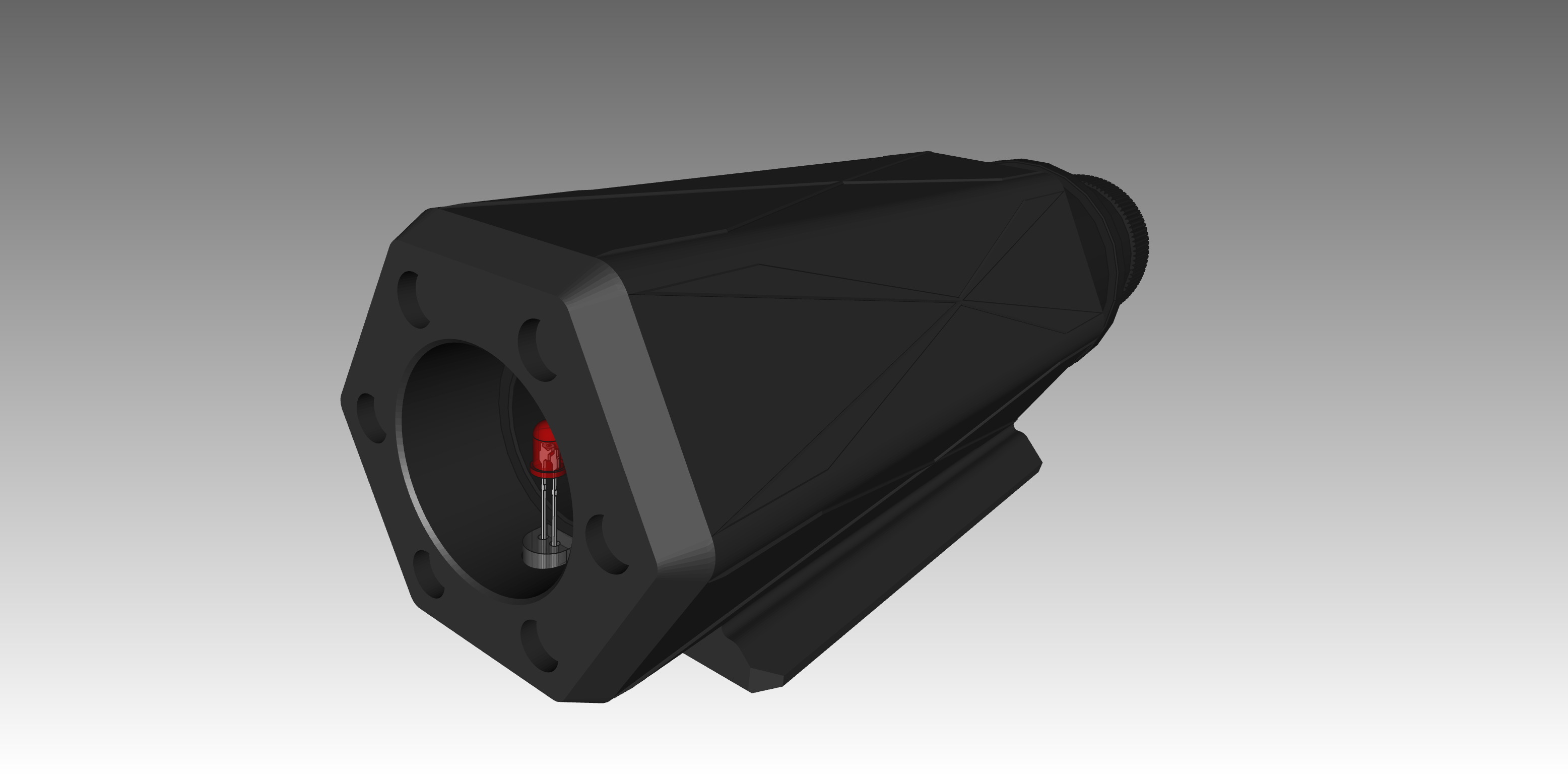

Nach einiger Zeit entstand ein komplexes aber kompaktes Gehäuse im Stil des [MTF] mit stabiler Arca-Swiss Klemmschiene, einer LED vor der Frontlinse und natürlich der Stromversorgung, die zusammen mit dem Schalter Platz in der Schiene gefunden hat. Der Staubschutzdeckel an der Front wird magnetisch gehalten, der am Okular wird geschraubt.

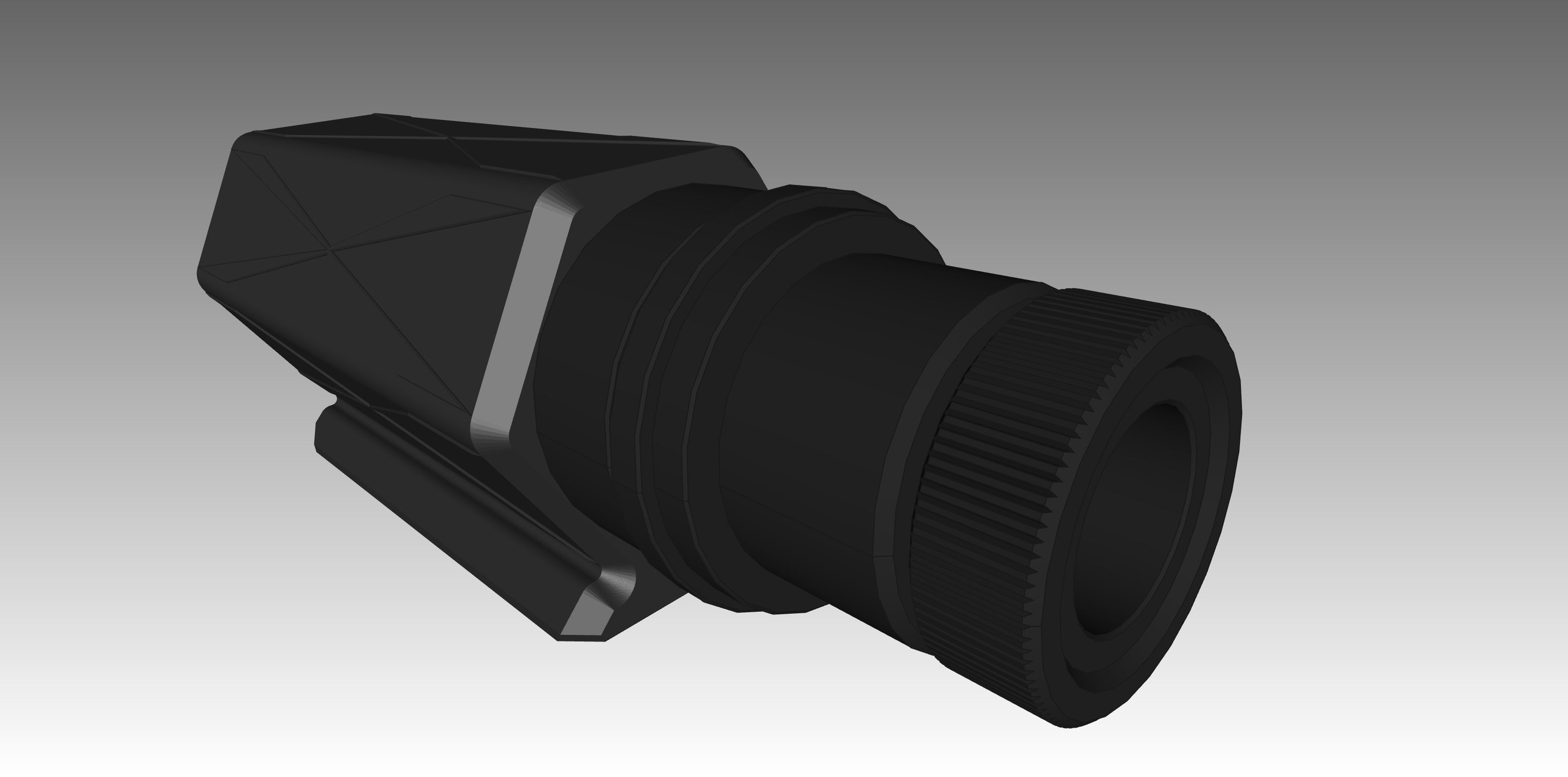

Polarscope PFGP ArcaSwiss Skywatcher Polarscope Die Optik ist von Skywatcher, ich mag die Strichplatte der HEQ-5 und wollte die selbe wieder für dieses Projekt. Ich entschied mich für die EQ5/EQ6 Variante. Diese hat als Montagegewinde ein M28x1 Feingewinde, das kann man sehr gut drucken und dieses Gewinde ist in dieses Modell eingearbeitet. Es ist etwas enger als es eigentlich sein soll, ich möchte hier eine schwergängige Verschraubung um später die Strichplatte genau auszurichten und verhindern dass sich diese Einstellung zu leicht verstellt.
Die Alu-Skalenscheibe habe ich mit samt den beiden Ringen vom Polarscope entfernt um das Gewinde für einen Staubschutzdeckel zu nutzen. Dazu muss nur eine seitliche Madenschraube an einem der Ringe gelockert werden und du kannst das alles abschrauben.

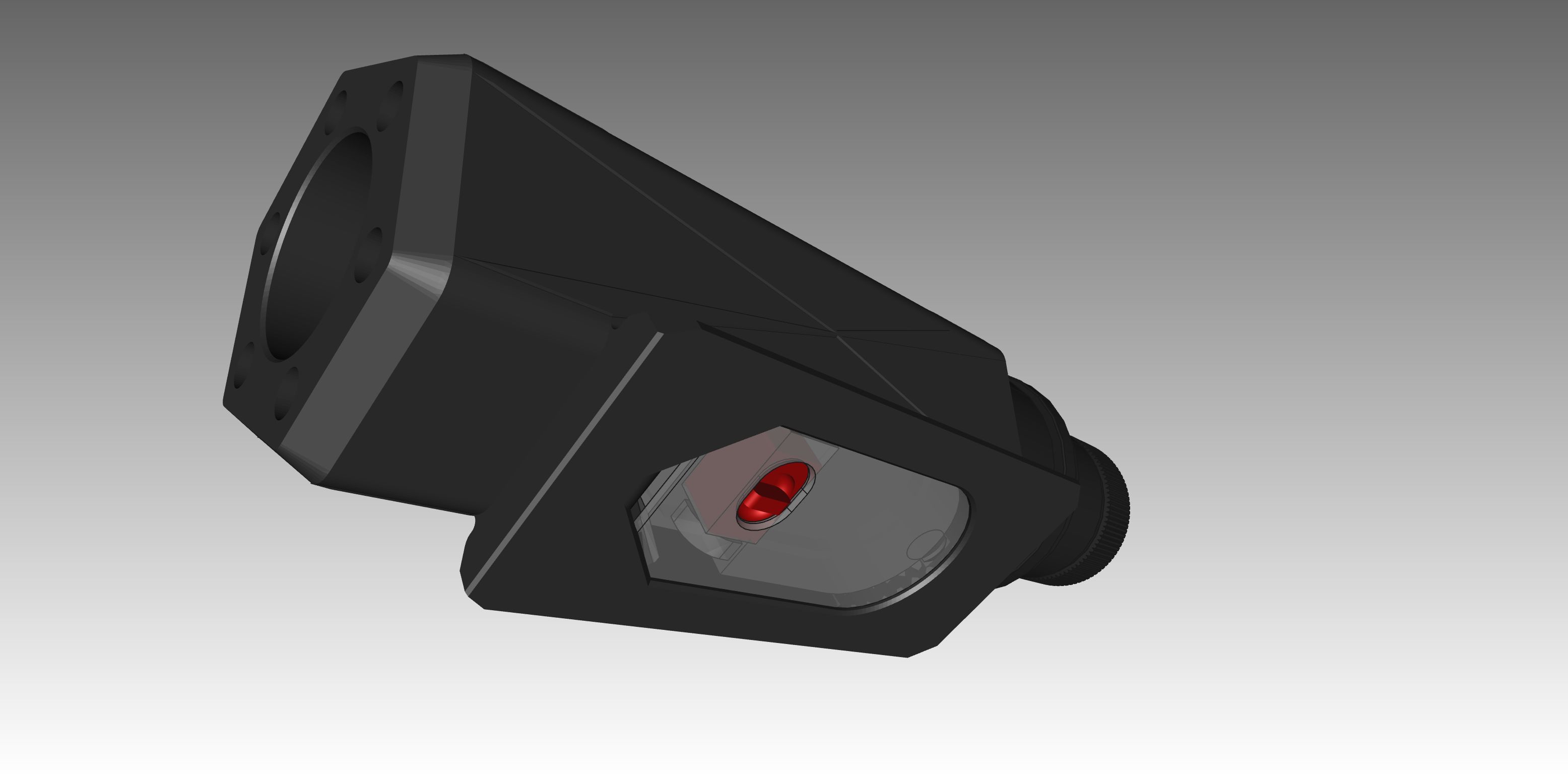

Polarscope PFGP ArcaSwiss Batteriedeckel Wie oben schon mal erwähnt, ist in der Arca-Swiss Schiene die Stromversorgung für die LED untergebracht. Als Stromquelle dient eine CR2032 Knopfzelle die in einem passenden Batteriehalter steckt. Ich fand eine Halterung mit Schalter und bestellte sie mir. Der kleine Schalter wäre aber schlecht erreichbar im eingebautem Zustand, also musste eine "Schalterumlenkung" konstruiert werden, (im Bild rot dargestellt) So kann das Licht einfach ein oder ausgeschaltet werden. Der Deckel selbst wird auf einer Seite durch eine kleine Nase gehalten, auf der anderen Seite mit Magneten.

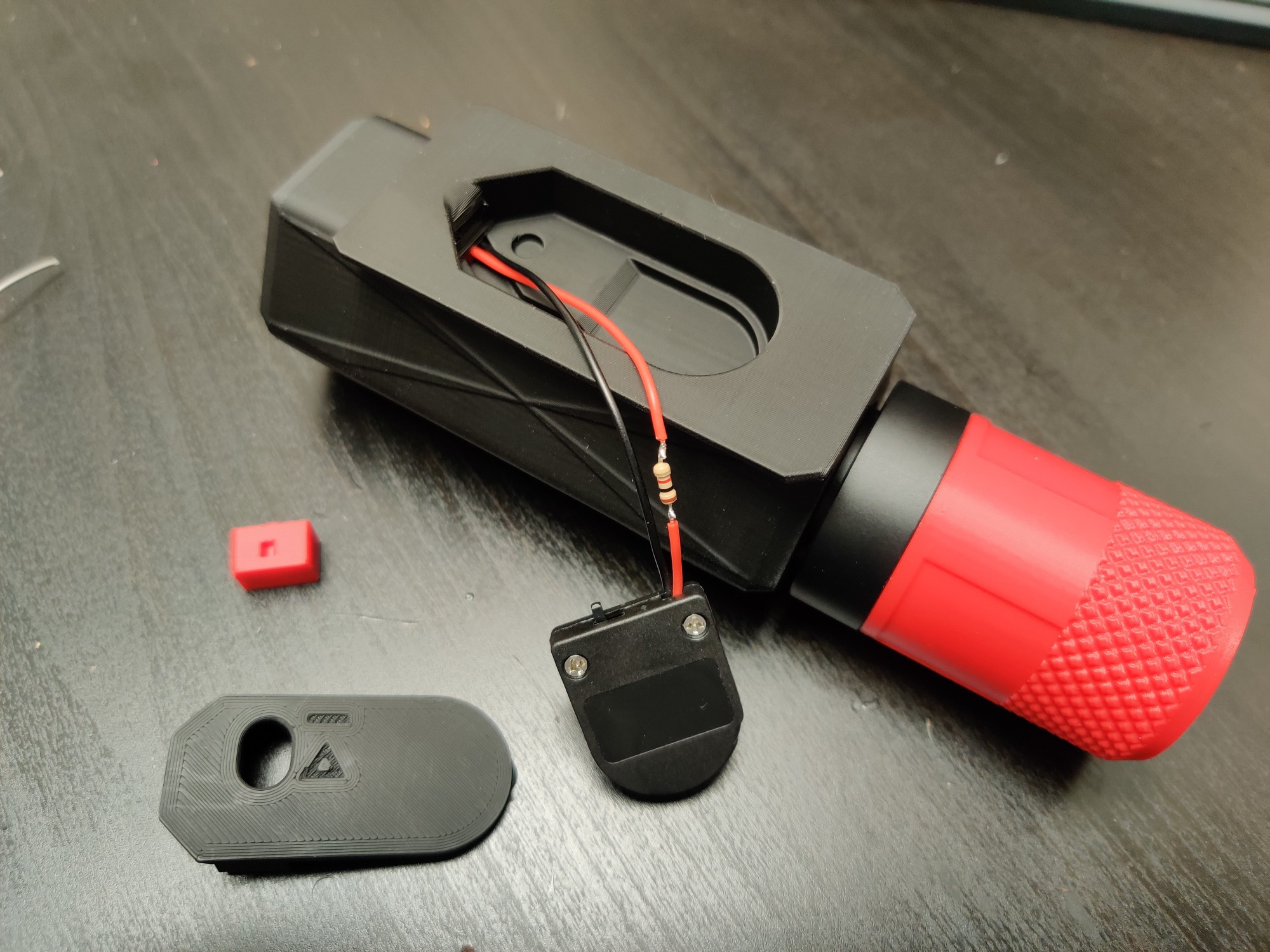

Polarscope Elektrik Mit der Knopfzelle alleine, wäre die LED viel zu hell, man würde vermutlich keinen Stern sehen bei so viel Licht. Ich lötete also einen 1kΩ Widerstand dazwischen um die LED deutlich zu dimmen, damit ist es viel angenehmer und man erkennt sogar dunklere Sterne als Polaris. Der Widerstandswert hängt natürlich von der verwendeten LED und dem persönlichen Geschmack ab, hier kannst du natürlich einen Wert für dich passend einsetzen.

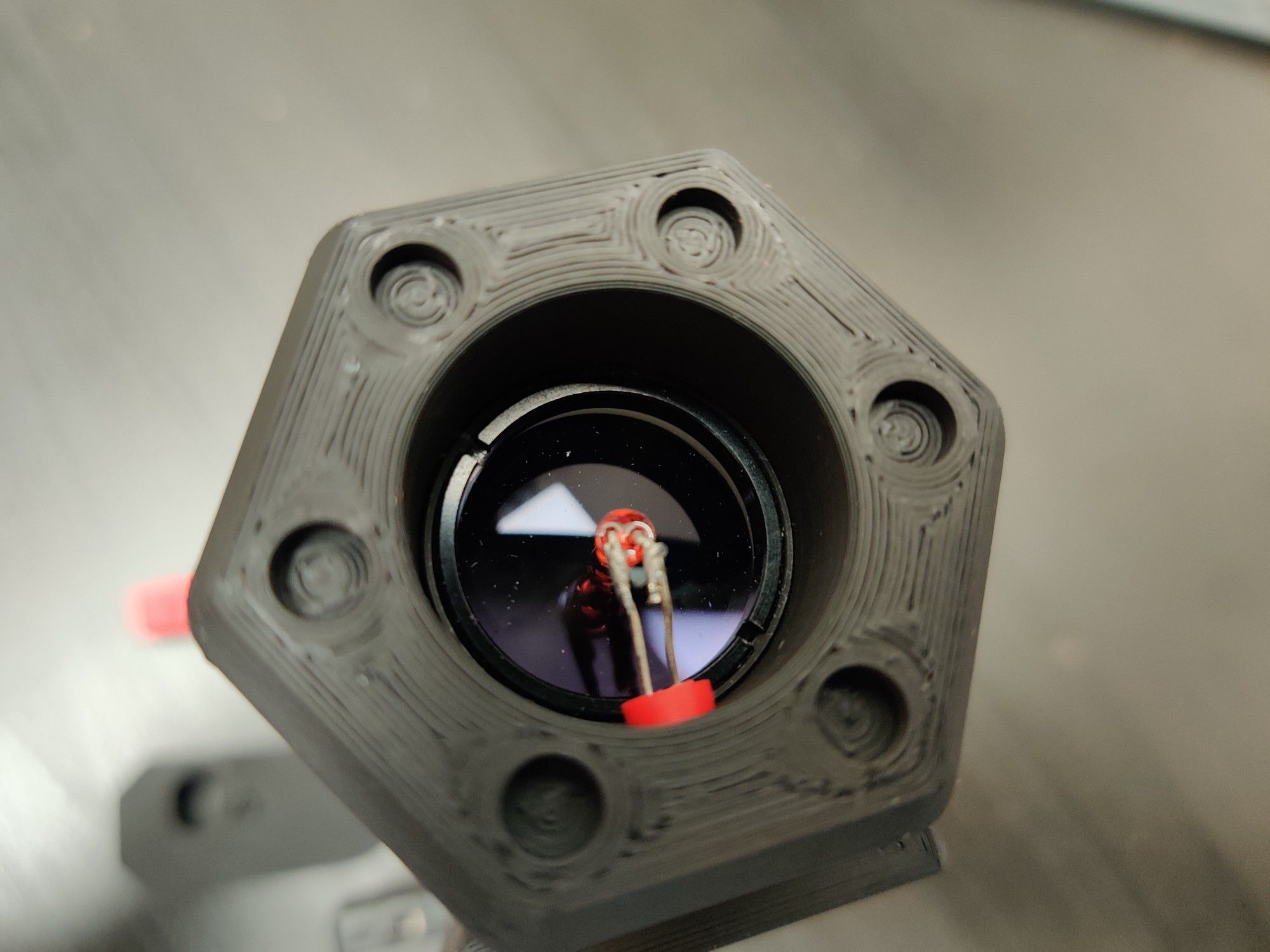

Polarscope LED

Die rote 3mm-LED hat einen Halter der im Gehäuse Platz findet. Am einfachsten ist es, eine LED zu benutzen die lange Pins hat denn diese gehen durch den Halter nach unten und da befinden sich 2 dünne Kabelkanäle die vor Kurzschluss schützen und die LED in der Höhe fixieren. Ich musste die Löcher mit einem 1mm Bohrer etwas auf bohren, es ist sehr schwierig so kleine Bohrungen Maßhaltig zu drucken, also muss hier u.U. etwas Nacharbeit geleistet werden.



Was wird benötigt?

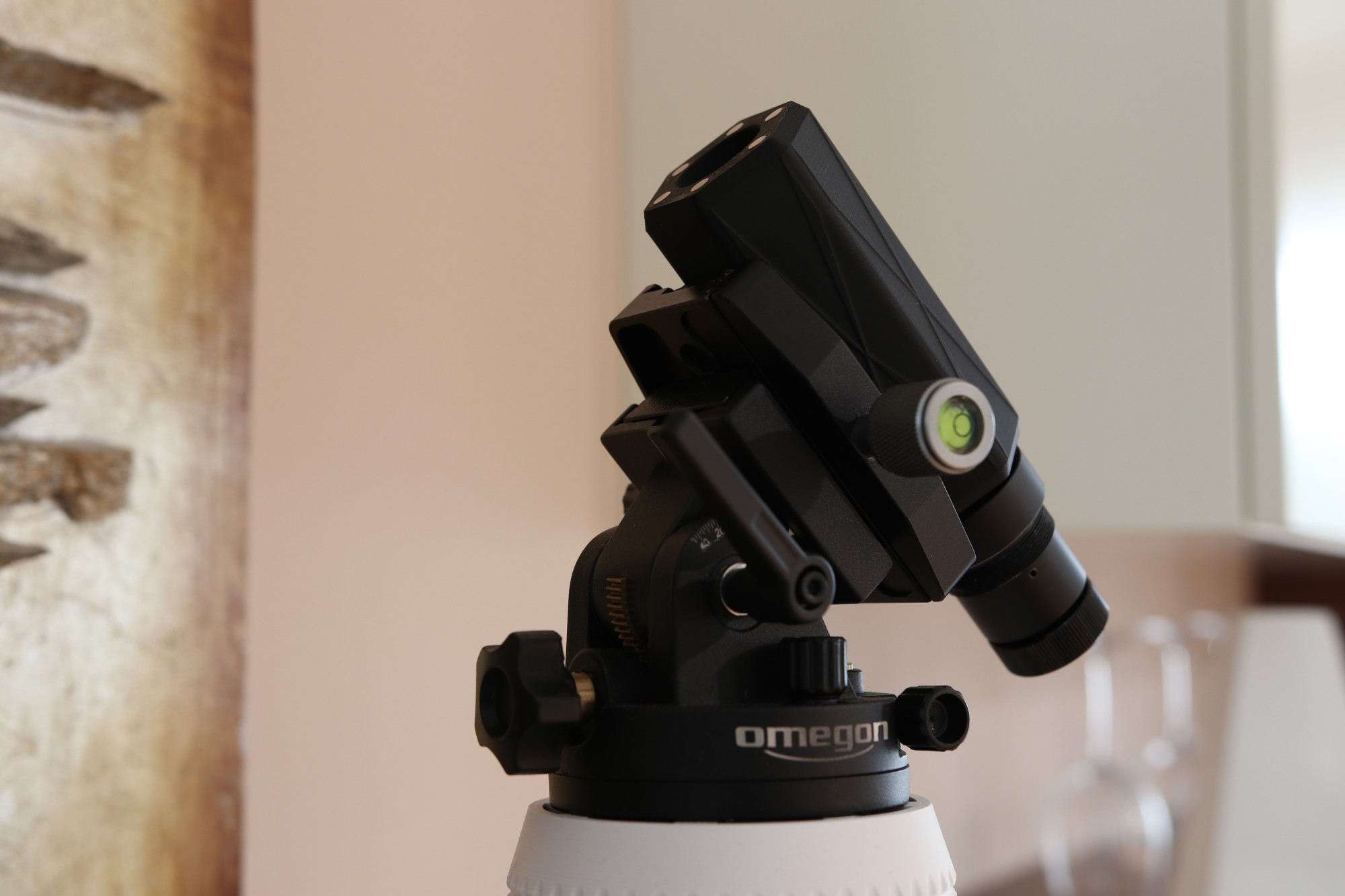

 So sieht das fertige Polarscope aus

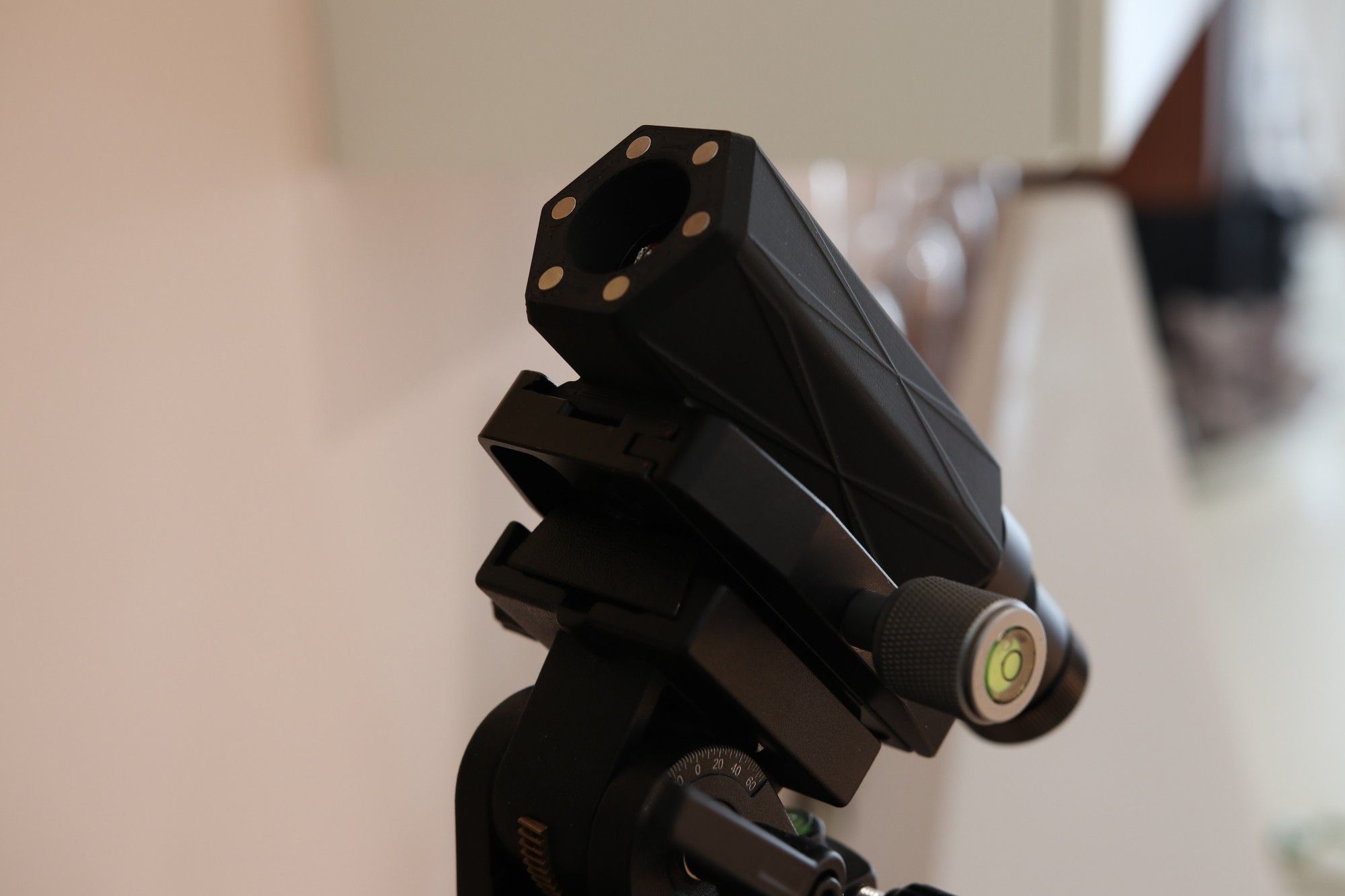

Polarscope 1 Polarscope 2

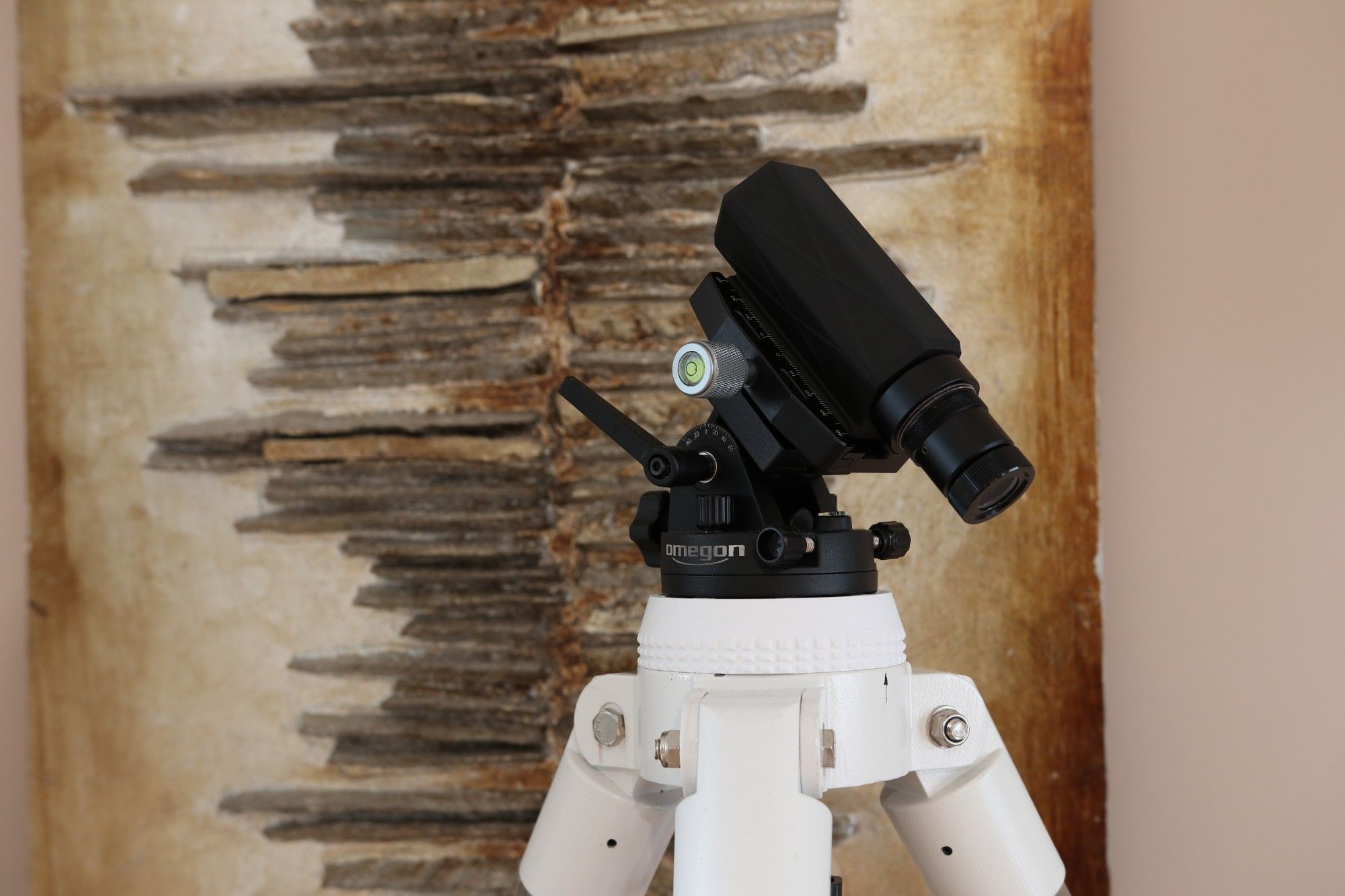

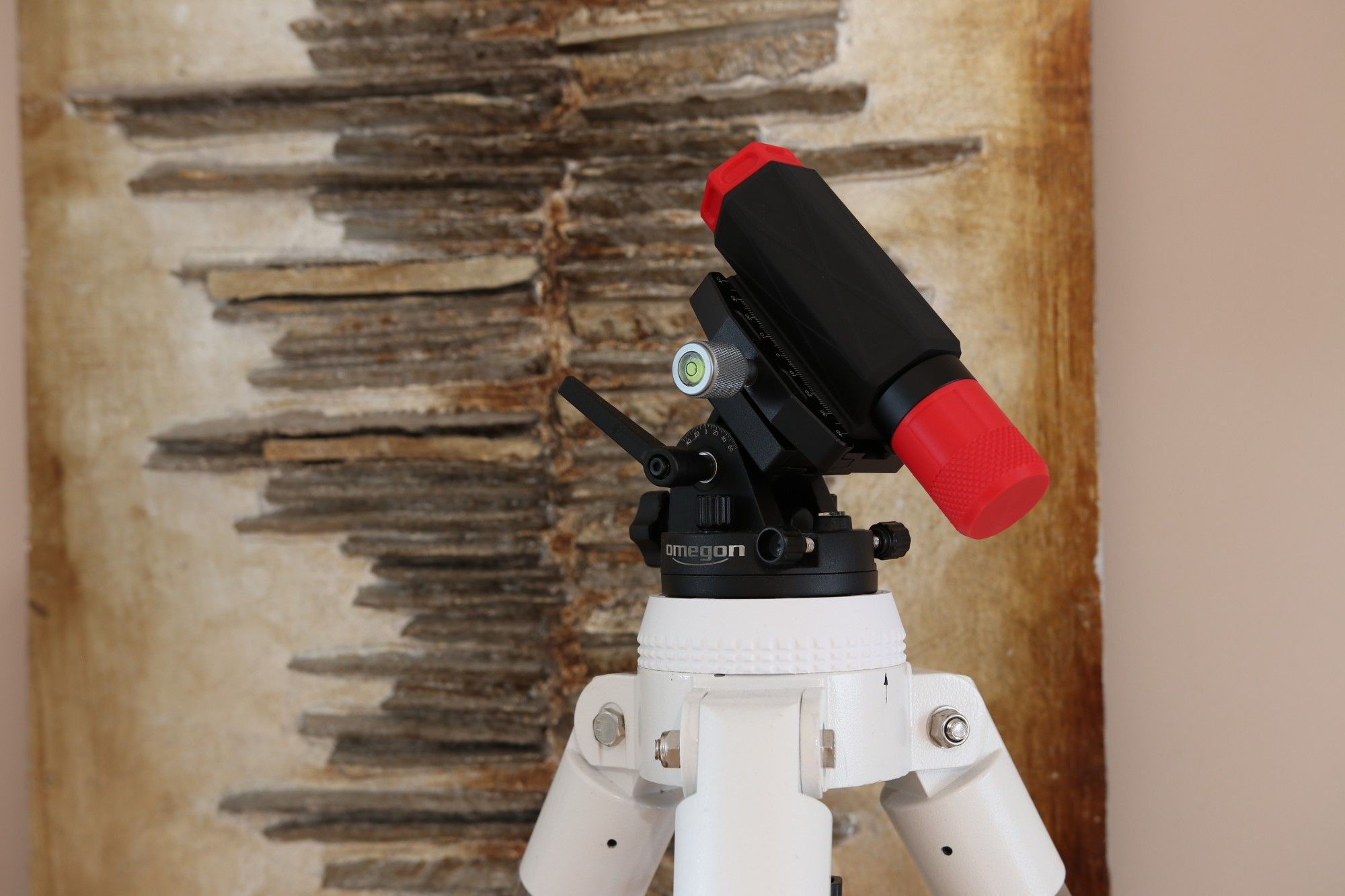

Polarscope 3 Polarscope mit Kappen



Druckparameter

Beachte bitte vor dem Druck den Schrumpfungsfaktor deines Filaments, Flow und Pressure Advance bzw. Linear Advance zu kalibrieren sonst klemmen die Gewinde und das Polarscope passt nicht in die vordere Bohrung des Gehäuses.
Um den Schrumpfungsfaktor zu kalibrieren empfehle ich dir diese Methode: Shrinkfactor Callibration
Alle Teile können ohne Supports gedruckt werden.

Gehäuse

  • Material: eSUN ABS+ Schwarz
  • Layerhöhe: 0,15
  • Perimeter: 4
  • Infill:  35% Cubic

Staubschutzdeckel Front

  • Material: CR3D ABS Briliant Rot
  • Layerhöhe: 0,15
  • Perimeter: 4
  • Infill:  35% Cubic

Staubschutzdeckel Okular

  • Material: CR3D ABS Brilliant Rot
  • Layerhöhe: 0,10
  • Perimeter: 4
  • Infill:  0%

Schalter

  • Material: CR3D ABS Brilliant Rot
  • Layerhöhe: 0,15
  • Perimeter: 3
  • Infill:  35% Cubic

Batteriedeckel

  • Material: eSUN ABS+ Schwarz
  • Layerhöhe: 0,15
  • Perimeter: 4
  • Infill:  35% Cubic

LED Halter

  • Material: CR3D ABS Brilliant Rot
  • Layerhöhe: 0,15
  • Perimeter: 4
  • Infill:  0%
  • Brim



Download



printables white



Viel Spaß beim nachbauen :)
